旋膜除氧器

一、新型旋膜式除氧器概述：

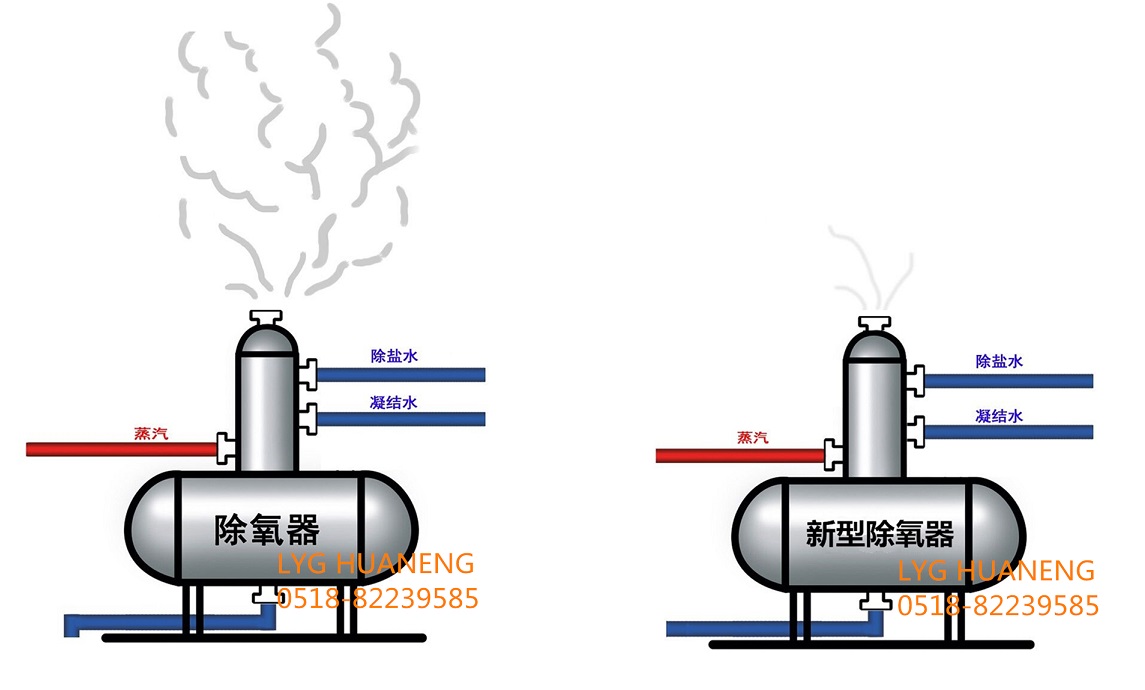

       新型旋膜式除氧器是我公司研制成功的最新型节能除氧器，是充分根据国内多家大小电厂多年来使用除氧器过程中产生的更多实际需求而重点研发的，其内置热置换箱可基本隔绝排氧口排气带蒸汽。与喷雾填料式、旋膜式除氧器有本质不同，特别是2010年的再次改进以后，产品性能更趋完美，出水溶氧合格率已达100%，在设计状态下运行时，高压除氧器可控制在5μg/L以下,低压控制在10μg/L以下.

        新型旋膜式除氧器节能效果显著，经济性相当可观。以260T/H锅炉为例，采用连云港华能新型除氧器年节约乏汽排放费用约40余万元，而使用单位用于除氧器的设备投入一般当年即可收回。

二、新型旋膜式除氧器技术特点：

       新型旋膜式除氧器是喷雾式、旋膜式的更新换代产品，它结合各种除氧器的优点并进行深层优化设计而成。


（一）技术性能：

          各国对热力除氧器研究和追求的指标主要是淋水密度（亦称重度流速）和提升温度及溶氧的浓度差。旋膜除氧器的效率远远高于其它型号除氧器。各类除氧器的效率整理如表1-1：

                                      表1-1  各类除氧器的效率比

                                          注：1.*为实测值; **为实用值。  2.其它为由文献、图纸整理。

（二）采用先进的六级除氧结构原理：

1、一级除氧

高效起膜器是在原旋膜除氧器基础上将单纯的旋膜管改为给水预热器，上层为水室，下层为汽室。水室的水经由切向膜孔射入管壁，水流在沿管壁高速下旋过程中与汽室沿管壁上旋的汽流逆流交汇换热，此换热段为新型旋膜式除氧器的第一级，即预热段，热交换的80%在此段进行。

2、二级除氧

除氧水经管壁预热后下旋至膜管出口的特殊设计使用除氧水继续膜裙化喷出，与二次加热蒸汽混合，此段为第二级加热段，此为除氧水饱和段。在此段，水已接近或达到饱和状态，溶解于水中的氧气及其它气体从处于沸腾状态的水中溢出，经此段含氧量通常已接近15μg/L左右。

3、三级除氧

起膜器下部另设计有淋水篦层，给水经此层进行再分配，充分汽水混合交换，水流平均分布，减小水膜表面张力进一步除氧。

4、四级除氧

该形式除氧器均采用高效规整丝网填料，高效规整丝网填料不仅具有极高的传热效率，还具有使用寿命长，耐高温不变形、不脱落等优点，采用不锈钢材质。给水在此段进行深度除氧，落入水箱时，含氧量已达到10μg/L。

5、五级除氧

    新型旋膜式除氧器蒸汽加热口采用气体分配盘，蒸汽侧向分布，蒸汽与下降水切向冲撞切碎水柱进行加热除氧。

6、六级除氧

              新型旋膜式除氧器底部的再沸腾装置不仅可作机组启动时水箱预热装置，同时因其合理设计，可达到加热均匀，无振动正常运行时可连续开启，起到辅助除氧效果。

               新型旋膜式除氧器的六级除氧原理，保证了设备正常运行时的除氧效率.其特点如下：

1、溶氧量可达10μg/L以下，远低于国家标准15μg/L，

2、除氧空间的富裕量使除氧器能够大幅度的超负荷运行（通常超出值在额定出力的50%）

3、因其换热效率非常高，可低温进水运行（全补水）。

4、热损失大大减少，排汽量控制在0.1%以下

5、振动小，可长时间运行无需维护。

6、适应性強：

适应入口溶氧量高（大气10000μg/L，高压2000μg/L）

适应入口水温低  （大气式15℃，高压式60℃）

适应压力变化大（大气0.02-0.05Mpa,高0.002-0.85Mpa）

适应补水率大   （大气式100%，高压式45%）

三、常用规格型号：

                                   1.ECY-系列大气式除氧器常用规格:

                                   2.ECYG-系列压力式除氧器常用规格：

                                   可根据用户实际需要，设计不同出力的除氧器！
